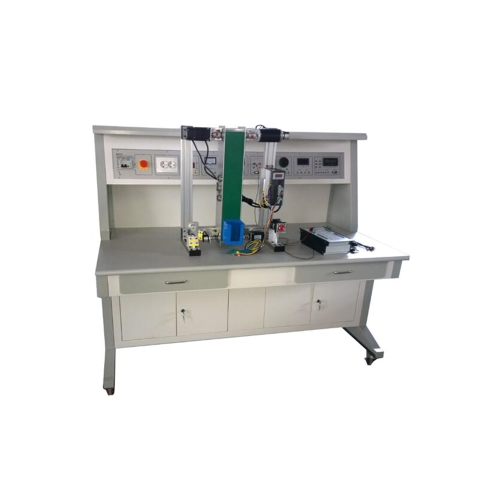

MR276E Entrenador de servomotores de CA Equipo didáctico Banco de trabajo eléctrico
1.Introducción del producto
1.1 Perfil
Este entrenador incluye múltiples tipos de servomotor, transductores de control industrial, a través de experimentos, los estudiantes y maestros estarán familiarizados con las características de la función del servomotor, los principios de control maestro, cultivarán la capacidad de los estudiantes para el conocimiento y las habilidades técnicas, es adecuado para escuelas técnicas, universidades, instituto de formación, escuelas de técnicos.
1.2 Características
una. Pedestal de entrenamiento con ruedas universales, es flexible. Interior con medidor de prueba y potencia de entrenamiento, es fácil de usar y se puede usar durante muchos años.
B. Equipado con muchos tipos de máquinas eléctricas, las máquinas pueden combinarse y cumplir con el contenido de capacitación.
C. Stand de formación con sistema de protección de seguridad.
2 Especificaciones técnicas
una. Energía de entrada: tres fases cinco cables, 220V ± 10% 50Hz
B. Dimensión: 1600 mm × 800 mm × 1300 mm
C. Capacidad total ＜ 1.5KVA
D. Peso alrededor de 350 kg
mi. Condición de trabajo
Temperatura ambiente -10 ℃ ～ + 40 ℃
3 El producto consta de
3.1 Panel de control de energía
El panel de control de energía utiliza un panel de aluminio y plástico, forma una estructura de experimento de tipo cerrado con un banco de trabajo
3.2 Banco de trabajo de formación
El banco de trabajo de entrenamiento usa una estructura de metal completa, la parte inferior se equipa con una rueda universal, con interruptores, se puede mover y arreglar de manera flexible. El escritorio tiene una placa de alta densidad de 25 mm de espesor, la superficie está tratada con antiincendios, se equipa con un cajón de tres secciones de 2 piezas, una puerta de tipo empujar y tirar de 2 piezas, la estructura es sólida y hermosa.
3.3 Configuración de control de energía
(1) Entrada monofásica de tres cables, pasar por el disyuntor, equipar con un botón de parada de emergencia, en caso de emergencia, pulsar el botón de parada de emergencia. C
(2) Equipado con indicador, enchufe de salida de alimentación de tipo europeo, terminal de salida de tipo de seguridad.
(3) Interior con salida DC 24V y 5Vpower, con función de protección contra cortocircuitos.
(4) Equipado con codificador rotatorio de tipo volante, instrumento de medición de par.
3.4 Componentes equipados
(1) controlador de servomotor de CA
(2) unidad de codificador rotatorio incremental ， 1024 pulsos
(3) Unidad de movimiento lineal
(4) Unidad de carga del motor
(5) multímetro digital
(6) cable eléctrico de seguridad de 4 mm
4 Contenido de formación
una. Prueba estática del servomotor de CA
B. Características del principio del servomotor de CA y prueba de funcionamiento
c. control de la función de arranque del servomotor de CA
control de posición del servo del servomotor d.AC
e.AC desplazamiento angular del servomotor
