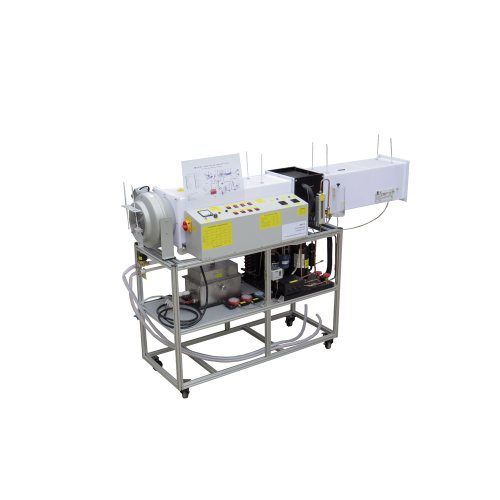

MR009R Equipo de prueba de ciclo de aire acondicionado computarizado Equipo de enseñanza Equipo de laboratorio de refrigeración
Unidad de estudio de los procesos de humidificación, calentamiento, enfriamiento y deshumidificación y graficarlos en cuadros psicométricos
0.5-1 TR
Compresor herméticamente sellado
Condensador enfriado por aire hecho de tubería de cobre y capacidad de aletas de aluminio con enfriamiento por ventilador
Evaporador tipo calorímetro de aire. El aire pasa por un ventilador a través de un conducto. El refrigerante expandido pasa a través de las bobinas del evaporador, fijadas en el conducto. El aire que pasa entra en contacto con las bobinas y se enfría
Válvula de expansión termostática
Válvula de servicio de tipo de cierre manual
Calentador tipo aletas para calentar el aire
Conducto de aire de tamaño 250 x 250 fabricado en chapa CRC en el que se instala el evaporador
: Caldera para bebés pequeña de encendido eléctrico para mantener la humedad del aire con calentador eléctrico
Ventilador centrífugo de 1 HP de capacidad con arreglo de control de aire
Soplador
Conjunto de termopares
PANEL DE CONTROL: COMPUTADORA, GRÁFICOS Y SOFTWARE:
Computadora M ü Pentium IV, procesador Dual Core. Velocidad de 3 GHz, 512 MB de RAM, 160 GB de disco duro, DV DRW, FDD óptico
ü Ratón, teclado, 2 puertos serie y un puerto paralelo USB en la parte frontal, monitor LCD de 17 ” Tarjetas de interfaz Tarjeta ADC
ü Tarjeta DAC. 1 No
ü Comunicación RS. Puerto 232
Característica del software SCADA
Comunicación bidireccional para control y adquisición de datos
ü Modo de control automático / manual
ü Modos P, PI, PD y PID
ü Diagrama mímico en vivo del proceso que incluye SP, OP y PV
ü Visualización de datos en línea en forma de gráfico tubular y gráfico
ü Transferencia menos brusca entre operaciones de bucle abierto y cerrado
ü Gráficos potentes con tendencias y página de barras.
ü Función de alarma
ü Instalación de impresión de datos
ü Instalación de grabación de eventos
ü Software fácil de usar basado en ventana Transmisores
M ü Power Transmitter: para medición de potencia del compresor.
ü Transmisor de presión: 2 números para medición de H.P., L.P.
ü Transmisor de flujo: para medición de flujos de refrigerante.
ü Conjunto de sensor RTD: Para medición de temperatura.
Gama de experimentos M 1. Estudiar todos los componentes utilizados en el sistema de Aire Acondicionado.
2. Estudiar el ciclo de Refrigeración por compresión de vapor.
3. Estudiar el proceso de calentamiento, enfriamiento, humidificación y deshumidificación.
4. Para determinar el efecto de refrigeración, la entrada de trabajo, el C.O.P. real, el C.O.P. de Carnot, el C.O.P. teórico, el C.O.P. relativo, la tonelada de refrigeración y la eficiencia de la planta.
