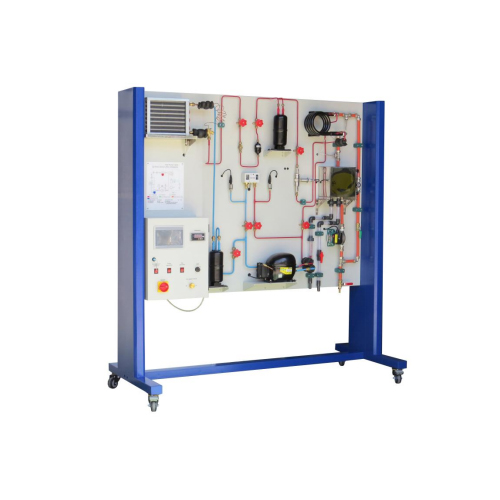

MR045R Entrenador de Bomba de Calor - Equipo Educativo - Equipo de Laboratorio de Refrigeración
1. Descripción del Producto
Este dispositivo de entrenamiento se utiliza para estudiar el ciclo de compresión de refrigeración y el sistema de evaporación. El compresor impulsa el refrigerante para realizar el ciclo de refrigeración, presenta sistemáticamente el modo de funcionamiento del circuito de refrigeración a los estudiantes, domina el principio del circuito de refrigeración y el modo de funcionamiento del compresor, y muestra el sistema para que los estudiantes puedan comprender claramente el principio durante el proceso de enseñanza. Domine el principio de refrigeración y el principio de conexión de tuberías del circuito de refrigeración.
2. Características del Equipo
La plataforma de entrenamiento adopta una estructura de bastidor soldado de chapa metálica, simple y firme. Reduce el peso total del equipo y garantiza su resistencia. Cuenta con 4 ruedas universales instaladas en la parte inferior, que se pueden mover fácilmente.
La tubería del ciclo de refrigeración está colocada sobre el panel de instalación del equipo, y las áreas de alta y baja temperatura están pintadas con diferentes colores para facilitar su observación y distinción.
El equipo cuenta con un buen sistema de protección de seguridad. El compresor está equipado con un protector de arranque, que puede detenerlo inmediatamente cuando la presión del sistema es anormal para proteger la seguridad del compresor y del sistema.
El control eléctrico está instalado en la caja de control con interruptor de protección contra fugas, botón de parada de emergencia y una conexión a tierra fiable para garantizar la seguridad del equipo y del personal. 3. Parámetros técnicos
(1) Alimentación: CA 220 V ± 10 % 50 Hz
(2) Dimensiones: 1800 x 800 x 1800 mm
(3) Peso: <170 kg
(4) Condiciones de funcionamiento: Temperatura ambiente: 10 °C ~ 30 °C, humedad relativa: <75 % (25 °C)
(5) Refrigerante: R134a
4. Composición del equipo
4.1 Caja de control de potencia
4.2 Compresor
4.3 Condensador
4.4 Evaporador
4.5 Interruptor de protección de alta y baja tensión y sensor de alta y baja tensión
4.6 Depósito de agua
4.7 Depósito de almacenamiento de líquido
4.8 Separador de gas y líquido
4.9 Válvula de expansión
4.10 Mirilla
4.11 Bomba
4.12 Filtros
5. Lista de experimentos
Experimento 1: Refrigeración del depósito de agua
Experimento 2: Conexión del software
Experimento 3 El ventilador del evaporador ajusta el efecto de refrigeración
Experimento 4: Control de la circulación del circuito de agua del condensador: Efecto de refrigeración
Experimento 5: Exportación de datos
