MR239E Entrenador de accionamiento de control de bucle abierto Equipo de formación educativa Sistema de formación de cableado eléctrico
1 Descripción general del producto
1.1 Perfil
Este entrenador incluye varios inversores de clase industrial y varios sensores, puede mostrar un circuito típico. A través de la capacitación, los estudiantes pueden familiarizarse con la función eléctrica de control del inversor, el principio de control maestro y el modo de control, cultivar la habilidad de los estudiantes en el conocimiento. Es adecuado para escuelas técnicas, escuelas vocacionales, centros de formación de ingenieros. 1.2 Característica
(1) El banco de trabajo de entrenamiento usa una estructura de marco de aluminio, con gabinete y banco de trabajo, hay cuatro ruedas en la parte inferior del gabinete y con casilleros de freno para las ruedas. Caja de alimentación interna, y puede usar mucho tiempo.
(2) El inversor usa el panel de instalación de estructura abierta, los estudiantes pueden ver la función del cable y el equipo, terminar muchos contenidos de capacitación.
(3) Los estudiantes pueden agregar o disminuir unidades según los requisitos.
(4) El equipo de entrenamiento tiene un sistema de protección de seguridad.
2 Capacidad
(1) Potencia de entrada: tres fases, cinco cables, 380V ± 10%, 50Hz
(2) Dimensión: 1600 mm × 800 mm × 1300 mm
(3) Capacidad total: ＜ 2.0KVA
(4) Peso: ＜ 100kg
(5) Condiciones de trabajo:
Temperatura ambiente: -10 ℃ ～ + 40 ℃
Humedad relativa: ＜ 85% (25 ℃) 3 El producto consta de
3.1 Panel de control de energía
El panel de control de energía utiliza un panel de perfil de aleación de aluminio, una estructura de cuerpo cerrada y se coloca en la parte inferior de una conexión como uno.
3.2 Banco de trabajo de formación

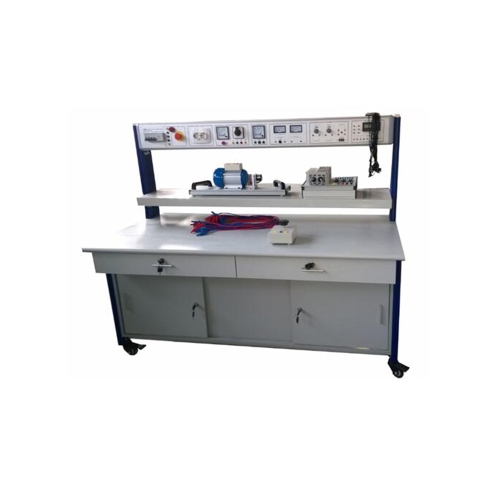

Banco de trabajo de entrenamiento con estructura de aluminio. Hay 4 ruedas universales en la parte inferior del banco de trabajo, hay 2 interruptores en la rueda. El entrenador se puede mover o detener convenientemente. El grosor del panel del banco de trabajo es de un sustrato de alta densidad de 25 mm, hay un proceso de tratamiento antiincendio de alta presión y alta temperatura. Se equipa con tres cajones tipo riel guía, 2 gabinete de empuje y enchufe. La estructura es sólida y confiable, la perspectiva es hermosa.
3.3 Caja de energía
(1) Entrada de alimentación de tres fases, cinco cables, ha sido probado por fugas
control del interruptor, tiene botón de parada de emergencia, puede cortar la electricidad
cuando es una emergencia.
(2) El panel de control tiene un medidor de voltaje de dos puntos, un medidor de corriente, un medidor de potencia, un medidor sin potencia.
(3) Está equipado con indicador, salida de enchufe de Europa, tomas de salida de seguridad.
(4) Salida de corriente interna de 220 V CA, potencia de bobinado de 220 V CC, potencia de inducido CC ajustable continua de 0-220 V CC, con función de protección contra cortocircuitos. 4 Puede hacer el siguiente proyecto de formación
Proyecto de formación en control de inversores
Configuración de parámetros del inversor y experimento de ajuste de frecuencia
Circuito de control de velocidad del inversor
Experimento del freno de la unidad de freno del inversor
Experimento de cargador de motor de CA con variador de frecuencia
Experimento de ajuste de parámetros PID del inversor
Experimento de velocidad de control de lazo abierto de salida del inversor
Experimento de aplicación de control de sensor de circuito inversor
Experimento de ejecución de varias velocidades del inversor
Experimento de ejecución del programa inversor
Experimento de inicio de apagado instantáneo
Experimento del sistema de posición de la velocidad del inversor
Experimento del sistema de circuito cerrado del inversor
