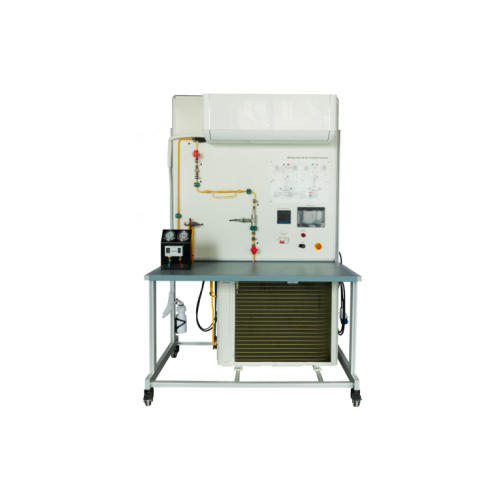

MR046R Equipo Educativo de Unidades de Refrigeración y Aire Acondicionado Equipo de Capacitación en Aire Acondicionado
I. Descripción General del Producto
1.1 Descripción General
Este curso es un curso profesional en Energía Térmica e Ingeniería Eléctrica. Su objetivo es introducir sistemáticamente a los estudiantes al funcionamiento de los aires acondicionados, dominar sus principios de control y el funcionamiento de los compresores, y demostrar el sistema para que puedan comprender claramente sus principios durante el proceso de enseñanza. Domine los principios de refrigeración, calefacción y conexión de tuberías de aire acondicionado. El aire acondicionado split es un tipo de aire acondicionado. Consta de una unidad interior y una unidad exterior, que se instalan en el interior y el exterior respectivamente, y están conectadas entre sí mediante tuberías y cables.
El aire acondicionado split divide el aire acondicionado en dos partes: una unidad interior y una unidad exterior. El compresor, el ventilador axial, etc., que genera ruido, se ubican en la unidad exterior; los componentes del circuito de control eléctrico y los intercambiadores de calor interiores son indispensables en interiores. El aire acondicionado compuesto por una unidad interior y una unidad exterior se denomina aire acondicionado split. Este dispositivo de capacitación está diseñado con fines didácticos, permitiendo a los estudiantes comprender las características del aire acondicionado, la refrigeración y la calefacción con bomba de calor geotérmica, así como estudiar su funcionamiento y principios de funcionamiento.
1.2 Características
La plataforma de capacitación cuenta con una estructura de chasis de perfil de aluminio. El tablero reduce el peso total del equipo, garantizando al mismo tiempo su resistencia. Cuenta con 4 ruedas universales en la parte inferior para facilitar su desplazamiento.
La tubería del ciclo de refrigeración se encuentra sobre la placa de montaje del equipo, y las zonas de alta y baja temperatura están pintadas con diferentes colores para facilitar su observación y distinción.
El circuito de circulación del agua de condensación cuenta con mangueras de plástico, resistentes a la corrosión y a la intemperie, y fáciles y rápidas de reemplazar.
El equipo cuenta con un sistema de protección de seguridad. El ciclo de refrigeración cuenta con un interruptor de protección de alta y baja presión. Cuando la presión del sistema es anormal, el compresor se puede detener inmediatamente para proteger la seguridad del compresor y del sistema. El circuito eléctrico cuenta con un interruptor de protección contra fugas, un botón de parada de emergencia y una conexión a tierra fiable para garantizar la seguridad del equipo y del personal. Las unidades interior y exterior del aire acondicionado están instaladas una encima de la otra, lo que facilita la observación del estado de funcionamiento.
II. Parámetros de rendimiento
(1) Potencia de entrada: CA 220 V ± 10 % 50 Hz
(2) Dimensiones: 1260 mm x 670 mm x 2000 mm (largo × ancho × alto)
(3) Peso: <220 kg
(4) Condiciones de funcionamiento: Temperatura ambiente de 10 °C a 30 °C, humedad relativa <75 % (25 °C)
(5) Refrigerante: R32
III. Lista de experimentos
Experimento 1: Arranque del equipo y comprobación de la intervención del dispositivo de seguridad
Experimento 2: Estudio del funcionamiento de aires acondicionados split
Experimento 3: Funcionamiento en modo refrigeración
Experimento 4: Funcionamiento en modo calefacción
Experimento 5: Funcionamiento en modo de deshumidificación
Experimento 6: Recopilación y cálculo de datos
