Bancos de prueba MR007R para el estudio de equipos de formación profesional de aire acondicionado Equipos de formación en refrigeración
Función (es) / Objectifs pédagogiques
§ Uso de diagrama de aire entálpico
§ Caracterización de fenómenos de humidificación y deshidratación en un ambiente climatizado Descripción:

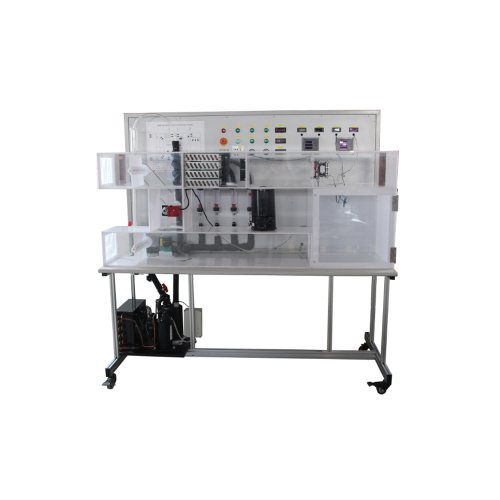

Unidad autónoma, monobloque, montada sobre bastidor soporte móvil, tratada contra la oxidación, panel de PVC.
Visualización digital de temperaturas de sondas adecuadas para temperaturas secas y húmedas, salida en papel de resultados en forma de curvas.
-1 conjunto de motor de ventilador, equipado con un controlador de velocidad manual.
-1 conducta de soplado Incluyendo:
- 1 inyector de vapor de agua
- 1 batería de calefacción eléctrica, temperatura regulada y regulable;
- 1 bandeja de recuperación de condensado a un recipiente graduado
- Diafragma estabilizador de flujo de aire de salida
- 1 armario de control y control para todos los parámetros (regulador de velocidad, potencias de calefacción y refrigeración, medidas de parámetros ...), cuadro sinóptico completo Medidas
- flujo de aire mediante manómetro inclinado y / o anemómetro
- mediciones de temperaturas secas y húmedas en diferentes puntos:
- Entrada de aire
- Después del calentador
- Después de que se enfríe
- Válvulas de torre de 2 ¼
- 2 manómetros
- 1 regulador ajustable
- 1 desagüe automático de agua
- Instrumentación:
- Regulador de velocidad del motor eléctrico, tacómetro manual;
- manómetros de descarga y entrada
- flujo de aire (flotador o diafragma) Temperatura de la pantalla digital: entrada y salida de aire
Pantalla digital H.R. para entrada y salida de aire
Voltímetro / amperímetro
Vatímetro
Documentación
Fluidos / conexiones
Todas las conexiones a los servicios públicos del taller.
