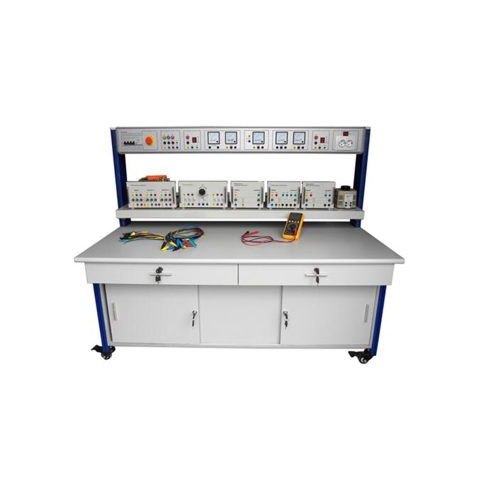

MR260E Banco de trabajo de entrenamiento de transformadores Equipo didáctico Equipo de laboratorio eléctrico
1. Información general
1.1 Introducción
Este conjunto de capacitación incluye varios transformadores, los estudiantes pueden familiarizarse con varios tipos de características de transformadores, principios de control y conocimiento a través de capacitación y experimentos. Es adecuado para estudiantes en escuelas vocacionales, escuelas técnicas, universidades.
1.2 Característica
(1) El banco de trabajo de entrenamiento utiliza un marco de estructura de columna de aluminio, incluye una caja de medidor y una caja de energía para probar y medir los parámetros técnicos, es fácil de usar y no es fácil de romper.
(2) Equipado con transformadores, los estudiantes pueden hacer combinaciones y terminar muchos contenidos de capacitación y experimentos.
(3) El banco de trabajo de entrenamiento tiene un sistema de alta seguridad.
2 Parámetro técnico
(1) Potencia de entrada: tres fases, cinco cables, 380V ± 10% 50Hz
(2) Dimensión: 1600 mm × 800 mm × 1300 mm
(3) Capacidad total: ＜ 1.5KVA
(4) Peso: ＜ 100kg
(5) Ambiente de trabajo:
Temperatura ambiente: -10 ℃ ～ + 40 ℃
Humedad relativa: ＜ 85% (25 ℃)
3. Composición del producto
3.1 Panel de control de energía
El panel de control de energía utiliza un panel de metal con estructura de aluminio, todas las estructuras de cajas de tipo cerrado, se pueden conectar juntas con el estante inferior.
3.2 Banco de trabajo de formación
Banco de trabajo de entrenamiento con estructura de aluminio. Hay 4 ruedas universales en la parte inferior del banco de trabajo, hay 2 interruptores en la rueda. El entrenador se puede mover o detener convenientemente. El grosor del panel del banco de trabajo es de un sustrato de alta densidad de 25 mm, hay un proceso de tratamiento antiincendio de alta presión y alta temperatura. Se equipa con tres cajones tipo riel guía, 2 gabinete de empuje y enchufe. La estructura es sólida y confiable, la perspectiva es hermosa.
3.3 Panel de control de energía
(1) Entrada de alimentación monofásica, de tres cables, ha sido probado por control de disyuntor de fugas, tiene botón de parada de emergencia, puede cortar la electricidad en caso de emergencia.
(2) El panel de control tiene un medidor de voltaje de tipo punto, un medidor de corriente, un medidor de potencia, un medidor sin potencia.
(3) Está equipado con indicador, salida de enchufe de Europa, tomas de salida de seguridad.
(4) Corriente CA interna y potencia de bobinado CC, con función de protección contra cortocircuitos.
4 Experimento disponible
4.1 Experimentos con transformadores monofásicos
(1) Prueba estática de transformador monofásico
(2) Carga vacía del transformador monofásico y característica de carga
4.2 Experimentos con transformadores de autoacoplamiento monofásicos
(1) Características del principio del transformador de autoacoplamiento
(2) Prueba estática del transformador de autoacoplamiento
4.3 Formación integral de transformadores
(1) Instalación del transformador y verificación del cableado del circuito
(2) Prueba de resistencia fría de CC de bobinado
