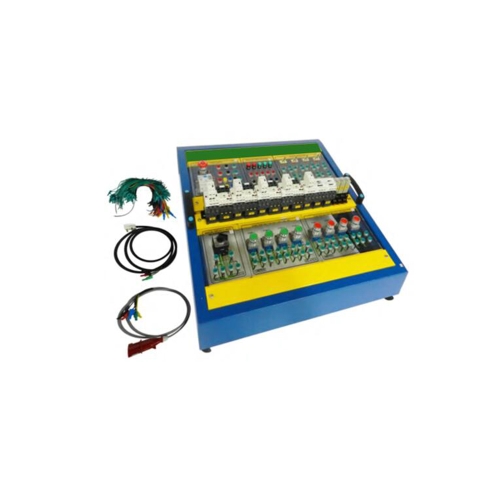

Equipo de enseñanza del banco de trabajo eléctrico del entrenador del tablero de control eléctrico del aire acondicionado MR204E
1. Información general
Tablero de control eléctrico de aire acondicionado ShouldShine diseñado para estudiar el cableado de los componentes de control eléctrico, así como su función, que se utilizan en el sistema de aire acondicionado y refrigeración. El entrenador cuenta con componentes de control eléctrico montados en panel y riel DIN que se utilizan para el control eléctrico del aire acondicionado. Este sistema permite a los estudiantes seleccionar el módulo y diseñar su propio cableado en varios circuitos. El estudiante también es presentado a los circuitos de control de refrigeración y aire acondicionado populares, como el sistema de fabricación de hielo, el sistema de aire acondicionado de ventana, el sistema de refrigerador doméstico, el sistema de refrigeración de ciclo inverso, el tipo de enfriador de agua, el sistema de aire acondicionado comercial y el sistema de refrigeración industrial. La estación de trabajo de mesa está disponible como una unidad de marco y tiene capacidad para un estudiante. El sistema de rieles de dos niveles mantiene los módulos firmemente en su lugar. Las conexiones eléctricas para cada componente se llevan a cabo en terminales o enchufes de seguridad de 4 mm. El cableado desde el componente hasta los terminales también está codificado por colores para mejorar la experiencia de aprendizaje del estudiante. Las interconexiones entre los paneles y los componentes se realizan mediante cables de prueba. El entrenador viene completo con un manual de experimentos que contiene muchos experimentos. El manual del experimento guía a los estudiantes a través de procedimientos paso a paso. Proporciona los antecedentes teóricos necesarios para permitir que los estudiantes completen los objetivos con éxito. 2.Datos técnicos
1. La estructura de la caja de acero, los componentes de control eléctrico a través del panel transparente se fija dentro del cuerpo de la caja, todo contacto a través de la conexión por cable al terminal de prueba, los estudiantes pueden ver claramente cada componente de la estructura y el modo de conexión.
2. El panel transparente se puede mover de forma flexible, puede reemplazar los componentes eléctricos como requisito correspondiente.
3. Las dimensiones totales de: 650 * 800 * 200 mm.
4. La entrada de energía: AC380V, 5A, a través del acceso seguro a la industria de conectores. 3.Componentes contenidos
1) la unidad de marco principal 1 unidad
2) fuente de alimentación 1 unidad
3) la unidad del módulo 1 de la lámpara indicadora
4) módulo interruptor de palanca 1 unidad
5) conmutador selector modulo 1 unidad
6) módulo de interruptor de botón de inicio 1 unidad
7) módulo de interruptor de botón de parada 1 unidad
8) contactor ac, tres contactos principales, bobina 2NO2NC 220 voltios, 4 unidades
9) el relé de retardo de tiempo, la bobina 220, 3 unidades
10) relé trifásico de sobrecarga térmica 4 unidades
11) relé intermedio, la bobina 220 v, 3 unidades
12) cable eléctrico de seguridad 30 eas (amarillo, verde, rojo, azul, negro)
13) cable de alimentación 2 eas (220 v 1 ea y 380 v 1 ea) 5.Lista de experimentos
5.1 Familiarización con los componentes de control eléctrico
5.2 Circuito serie, paralelo y serie-paralelo
5.3 Aplicación de circuito en el sistema de control de la fábrica de hielo
5.4 Circuito básico de control de aire acondicionado de ventana
5.5 Circuito básico del refrigerador doméstico
5.6 Aplicación de sobrecarga térmica en circuito de control de refrigeración y aire acondicionado
5.6.1 Familiarización y selección de la protección de sobrecarga térmica
5.6.2 Aplicación de sobrecarga térmica en circuitos y pruebas de CA monofásicos
5.6.3 Aplicación de sobrecarga térmica en circuitos y pruebas de CA trifásicos
5.7 Aplicación del relé de control, relé de retardo de tiempo de encendido y contactor magnético en el sistema de refrigeración y aire acondicionado de ciclo general
5.8 Aplicación del arrancador estrella triángulo automático en el circuito de control de refrigeración y aire acondicionado 5.9 Arrancador estrella triángulo automático manual utilizando el selector automático de apagado manual (MOA)
Cambiar
5.10 Circuito de control eléctrico del sistema de ciclo inverso con inversión de solenoide
Válvula
5.11 Circuito de control eléctrico del tipo enfriador de agua con condensador enfriado por agua
5.12 Circuito de control eléctrico de aire acondicionado comercial con refrigeración por agua
Condensador
5.13 Circuito de control eléctrico del sistema de refrigeración industrial
5.14 Aire acondicionado con circuito de enclavamiento de secuencia de 4 pasos automático manual
