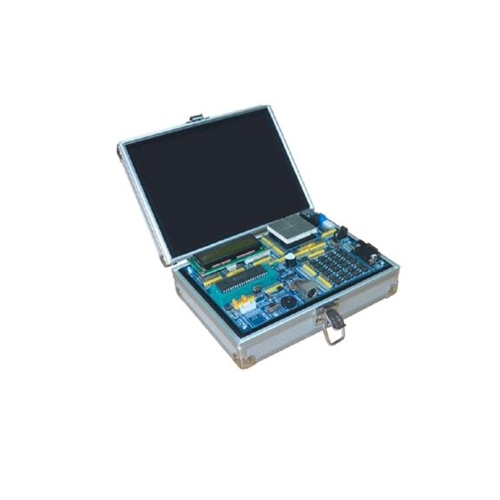

MR282E Entrenador de microcontroladores Equipo educativo Caja de experimentos con microprocesador
I Configuración en placa
La configuración estándar es PIC18F4520, el usuario puede cambiar a otras MCU PIC empaquetadas DIP40 por sí mismo, modelo alternativo: PIC16F874A, PIC16F877A, PIC16F74, PIC16F77, PIC16F747, PIC16F777, PIC16F884, PIC16F887, PIC16FIC914, PIC16F887, PIC16FIC9142 PIC18F4455, PIC18F4550, PIC18F4585, PIC18F4680, etc 19 tipos de modelos LED:
8 LED con pasta verde, pueden realizar experimentos con agua ligera, etc.
Tubo de Nixie:
Tubo nixie rojo de 1 bit, en la primera etapa del estudio del tubo nixie, este es el más ideal y es el principio más fácil de dominar.
Tubo nixie rojo de 4 bits, después de que aprendió la pantalla de estado estático, puede usar este para aprender la pantalla dinámica de 4 bits de dígitos
Matriz de puntos LED:
Matriz de puntos de 4 8 × 8LED, forma una pantalla de matriz de 16 × 16, solo la matriz de 16 puntos puede mostrar el carácter.
1602 puerto LCD:
1602 puerto LCD, se puede insertar en este módulo LCD para realizar un experimento de visualización de caracteres
12864 puerto LCD:
12864 puerto LCD, se puede insertar en este módulo LCD para realizar experimentos de visualización de personajes, figuras y anime (nota: la pantalla LCD se proporciona para uno mismo)
Almacenamiento:
Adopta AT24C02
RTC (reloj en tiempo real):
Consta de PCF8563, oscilador de cristal (32768Hz) y soporte de batería de respaldo
A / D (conversión analógico-digital):
Consiste en un potenciómetro y un puente de conmutación, al cambiar el puente, puede realizar experimentos en los 8 puertos de entrada analógica de MCU
Interfaz serial RS232:
Circuito de interfaz RS232 integrado, puede ser fácil realizar un experimento de comunicación con el asistente de depuración del puerto serie
Sensor de temperatura:
Consta de DS18B20 y puente de conmutación, mediante cable Dupont, se puede conectar en cualquier puerto IO. Puede realizar experimentos de visualización y control de temperatura.
Interfaz de teclado PS / 2:
Se puede conectar a cualquier puerto PS / 2, puede realizar experimentos de decodificación de teclado
Relé y su contactor:
El contactor NO del relé se puede sacar mediante un terminal desmontable y puede realizar un experimento de control de una instalación de corriente pesada
Receptor de infrarrojos:
Extremo de recepción de integración infrarroja de 38 KHz a bordo, puede realizar experimentos de decodificación para señal remota IR
8 teclas independientes:
Teclas independientes de 8 piezas, está equipado con una resistencia pull-up para cada tecla, puede realizar una entrada de clave y un experimento de interrupción de pin externo MCU.
Tecla de matriz 4 × 4:
Las teclas de 16 piezas forman una matriz de 4 × 4, tiene una resistencia pull-up y puede realizar un experimento de entrada de teclas
Puerto del motor paso a paso:
Es adecuado para motores paso a paso combinados y puede realizar experimentos de control del motor paso a paso.
Circuito de la unidad 74HC595:
Consiste en 2 chips 74HC595 y pines de entrada y salida, puede conducir la unidad con hardware SPI de MCU para hacer experimentos en serie-paralelo, las 2 piezas 74HC595 adoptan una conexión de sistema en cascada, tiene un valor práctico para el proyecto que requiere extensión debido a un gran número de demanda del puerto de salida.
Oscilador de cristal:
Se necesita el método de socket, es fácil para los usuarios cambiar el oscilador de cristal por sí mismos, estándar 4M
Botón de reinicio:
Presione el botón de reinicio en cualquier momento, MCU se reinicia, diseño científico, incluso si se presiona repentinamente al programar o simular, no dañará la unidad de programación y el simulador, para la placa de desarrollo sin este diseño, si presiona el botón de reinicio repentinamente, se dañará el dispositivo.
Programación, simulando puerto ICSP:
Programación ICSP estándar de 6 pines, puerto de simulación, puede realizar simulación o escritura de programa para MCU integrado
Programación estándar ICSP de 5 pines, puerto de simulación, puede realizar simulación o escritura de programa para MCU integrado
II Configuración fuera del tablero
Módulo LCD 1602:
Luz de fondo amarilla, después de que el pin terminó de soldar, se puede usar directamente después de insertarlo en la placa de desarrollo
Motor paso a paso:
DC5V, cinco hilos de cuatro fases, se puede usar directamente después de insertarlo en la placa de desarrollo.
Mando a distancia por infrarrojos
Chip adoptado: HT6221, que contiene mantequilla
Unidad de programación PP2011:
Puerto USB, sin unidad en funcionamiento, es compatible con muchos tipos de sistemas operativos, puede realizar la descarga de programas para la MCU integrada.
