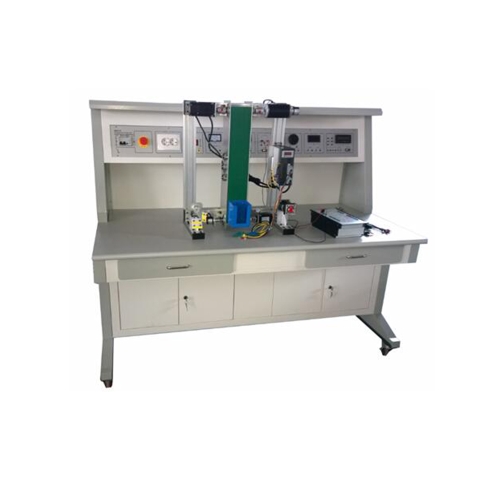

MR241E Entrenador de aplicaciones del sistema de control dinámico Banco de trabajo eléctrico Equipo de formación profesional
1.Introducción del producto
1.1 Perfil
Este entrenador incluye múltiples tipos de servomotor, transductores de control industrial, a través de experimentos, los estudiantes y maestros estarán familiarizados con las características de la función del servomotor, los principios de control maestro, cultivarán la capacidad de los estudiantes para el conocimiento y las habilidades técnicas, es adecuado para escuelas técnicas, universidades, instituto de formación, escuelas de técnicos.
1.2 Características
una. Pedestal de entrenamiento con ruedas universales, es flexible. Interior con medidor de prueba y potencia de entrenamiento, es fácil de usar y se puede usar durante muchos años.
B. Equipado con muchos tipos de máquinas eléctricas, las máquinas pueden combinarse y cumplir con el contenido de capacitación.
C. Stand de formación con sistema de protección de seguridad. 2 Especificaciones técnicas
una. Energía de entrada: tres fases cinco cables, 380V ± 10% 50Hz
B. Dimensión: 1600 mm × 800 mm × 1300 mm
C. Capacidad total ＜ 1.5KVA
D. Peso alrededor de 250 kg
mi. Condición de trabajo
Temperatura ambiente -10 ℃ ～ + 40 ℃
Humedad relativa ＜ 85% (25 ℃)
3 Composición del producto
3.1 Consola de control de potencia
una. Cinco líneas de entrada de energía trifásica, el control del disyuntor de corriente residual, un botón de control de parada, un disyuntor del botón de parada de emergencia para cortar la fuente de alimentación.
B. Configuración y luz de encendido segura, terminal de salida de energía de salida de estilo europeo.
C. La configuración de la máquina eléctrica de CA es un interruptor de protección especial, alimentación de CA incorporada
Suministro, con función de protección contra cortocircuitos.
Consola de potencia utiliza hoja de metal.
3.2 Banco de trabajo de formación
El banco de trabajo de entrenamiento utiliza un panel antiincendios, es sólido y hermoso. 4 Contenido de formación
4.1 Experimento del servomotor de CA
una. Prueba estática del servomotor de CA
B. Características del principio del servomotor de CA y prueba de funcionamiento
c. control de la función de arranque del servomotor de CA
control de posición del servo del servomotor d.AC
e.AC desplazamiento angular del servomotor
F.AC desplazamiento lineal del servomotor
g. control de posicionamiento lento del servomotor de CA
4.2 Experimento del servomotor DC
una. Prueba estática del servomotor DC
B. Características del principio del servomotor de CC y prueba de funcionamiento
C. Control de la función de arranque del servomotor DC
D. Control de posición del servo del servomotor DC
mi. Desplazamiento angular del servomotor DC
F. Desplazamiento lineal del servomotor DC
h. El servomotor DC ralentiza el control de posicionamiento 4.3 Experimento de motor paso a paso
una. Prueba estática del motor paso a paso
B. Características del principio del motor paso a paso y prueba de funcionamiento
C. Control de lazo abierto del motor paso a paso
D. Control de circuito cerrado del motor paso a paso
mi. Desplazamiento angular del motor paso a paso
F. Desplazamiento lineal del motor paso a paso
gramo. Control de posicionamiento lento del motor paso a paso
4.4 Experimento del cargador de motor
(1) Experimento de características de cargador de motor paso a paso
(2) Experimento de características del cargador de servomotor de CA
(3) Experimento de función de prueba del cargador de servomotor de CC
