MR-ET 102 Equipo de enseñanza de bomba de calor Equipo de entrenamiento de compresor
1. Descripción

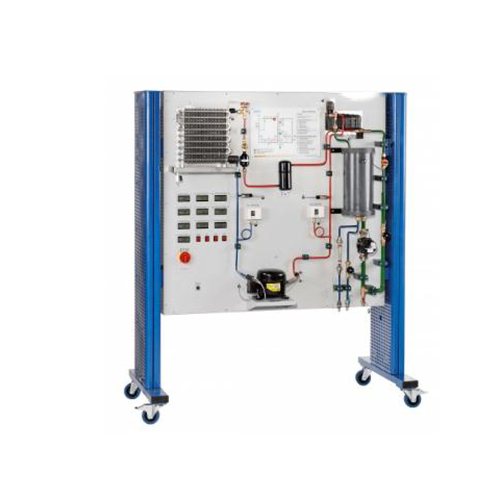

Con la bomba de calor aire-agua MR-ET 102, el calor ambiental del aire se utiliza para calentar el agua.
El circuito de la bomba de calor consta de un compresor, un evaporador con ventilador, una válvula de expansión termostática y un intercambiador de calor de serpentín coaxial como condensador. Todos los componentes están claramente dispuestos en el entrenador. El vapor de refrigerante comprimido se condensa en la tubería exterior del condensador y, por lo tanto, descarga calor al agua en la tubería interior. El refrigerante líquido se evapora a baja presión en el evaporador de tubo con aletas y, por lo tanto, absorbe el calor del aire ambiente.
El circuito de agua caliente consta de un depósito, una bomba y el condensador como calentador. Para un funcionamiento continuo, el calor generado se disipa a través de una conexión de agua de refrigeración externa. El caudal de agua de refrigeración se ajusta a través de una válvula y se mide. 2. Detalles técnicos
Especificación
investigación de una bomba de calor con un circuito de agua como carga
circuito frigorífico con compresor, evaporador con ventilador, válvula de expansión termostática e intercambiador de calor de serpentín coaxial como condensador
circuito de agua caliente con bomba, tanque y condensador como calentador
refrigeración adicional a través de serpentín de tubería en el depósito de agua caliente y agua de refrigeración externa
registro y visualización de todos los valores medidos relevantes
Datos técnicos
Compresor
potencia frigorífica: 372W a 7,2 / 55 ° C
consumo de energía: 205W a 7,2 / 55 ° C
Intercambiador de calor de serpentín coaxial (condensador)
contenido de refrigerante: 0,55L
contenido de agua: 0,3L
Evaporador de tubo con aletas
área de transferencia: aprox. 0,175m2 Bomba
máx. caudal: 1,9m3 / h
máx. cabeza: 1,4m
Volumen del depósito de agua caliente: aprox. 4,5L
Refrigerante: R513A
PCA: 631
volumen de llenado: 1 kg
Equivalente de CO2: 0,6t
Rangos de medida
presión: 2x -1… 15bar temperatura: 4x 0… 100 ° C, 2x -100… 100 ° C
potencia: 0… 6000W
caudal: 0… 108L / h (agua)
caudal: 10… 160L / h (agua de refrigeración)
caudal: 0… 17 kg / h (refrigerante)
230 V, 50 Hz, monofásico; 230 V, 60 Hz, monofásico
120 V, 60 Hz, monofásico
UL / CSA opcional
Requerido para la operación
conexión de agua, desagüe, PC con Windows recomendado
