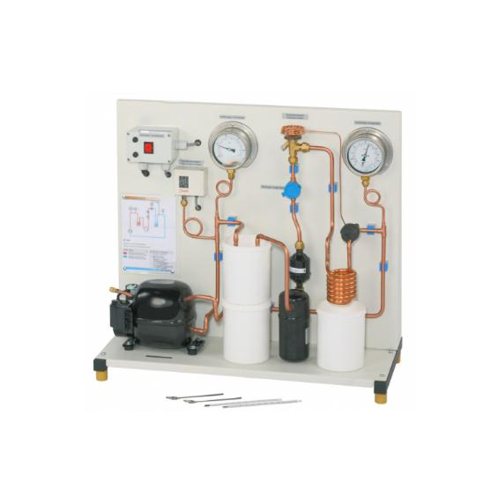

Equipo de entrenamiento profesional de circuito de refrigeración de compresión simple MR-ET 101 Equipo de entrenamiento de aire acondicionado
1. Descripción
El propósito de un sistema de refrigeración es el enfriamiento de materiales y productos, p. Ej. para evitar que los alimentos se echen a perder. El enfriamiento se puede describir como un proceso en el que se elimina el calor del medio ambiente. Un sistema de refrigeración comúnmente utilizado es el denominado sistema de refrigeración por compresión. En este sistema, el refrigerante fluye a través de cuatro elementos principales: compresor, condensador, elemento de expansión y evaporador. El sistema de refrigeración utiliza el hecho de que el refrigerante tiene un punto de ebullición bajo a baja presión. Esto significa que la evaporación tiene lugar en el lado de baja presión. Durante la evaporación del refrigerante, el calor se elimina del ambiente y se enfría. La condensación tiene lugar en el lado de alta presión después del evaporador. Aquí el calor se descarga al medio ambiente. Si no se usa el efecto de enfriamiento sino el calor descargado, esto se llama bomba de calor. La configuración de MR-ET 101 representa un sistema de refrigeración por compresión simple. El evaporador y el condensador se han diseñado como un serpentín de tubería con cada extremo sumergido en un tanque lleno de agua. El agua simula el medio ambiente. Una válvula de expansión termostática sirve como elemento de expansión. Dos manómetros indican las dos presiones del sistema en los lados de alta y baja presión. En una escala adicional en el manómetro se indica la temperatura de evaporación del refrigerante. Dos termómetros miden la temperatura del agua en los tanques.
Esto permite calcular la cantidad de calor extraído del ambiente (evaporador, agua fría) y agregado al ambiente (condensador, agua caliente). Una mirilla indica el estado agregado del refrigerante aguas arriba de la válvula de expansión. 2. Detalles técnicos
Especificación
fundamentos de la refrigeración en un modelo simplificado
sistema típico de refrigeración por compresión con compresor de pistón, válvula de expansión termostática, evaporador y condensador (cada uno en forma de serpentín de tubería)
2 manómetros con escala de temperatura para el refrigerante muestran los valores del refrigerante en los lados de alta y baja presión
2 tanques llenos de agua con termómetro para demostrar el efecto de enfriamiento y calentamiento
presostato para proteger el compresor
mirilla para controlar el estado agregado del refrigerante
refrigerante R513A, GWP: 631
Datos técnicos
Compresor
consumo de energía: 104W a 5/40 ° C
capacidad frigorífica: 278W a 5/40 ° C
volumen desplazado: 2,72cm3 Tanque: 4 x 1700 ml
Refrigerante
R513A
PCA: 631
volumen de llenado: 500g
Equivalente de CO2: 0,3t
Rangos de medida
presión: -1… 12,5bar, -1… 25bar
temperatura: -50… 40 ° C, -40… 80 ° C, 2x -10… 50 ° C
230 V, 50 Hz, monofásico
230 V, 60 Hz, monofásico
120 V, 60 Hz, monofásico
UL / CSA opcional
