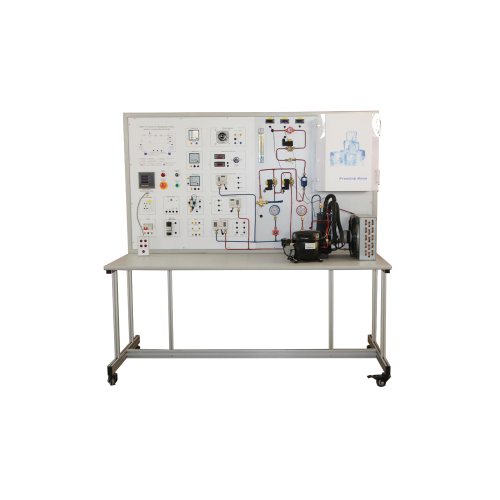

MR005R Simulador de refrigeración industrial Equipo de formación profesional Equipo de entrenamiento de refrigeración
Debe realizar una prueba de verificación de fallas, control de temperatura y presión en un refrigerador industrial
Debe verificar la situación de funcionamiento en cada evaporador, utilizando dos evaporadores.
Debe verificar el volumen de refrigerante en el sistema, utilizando un medidor de refrigerante. Debe ajustar la presión de evaporación en cada evaporador, utilizando las válvulas de control de presión del evaporador. Debe ajustar el volumen del refrigerante del sistema con una válvula manual.
Tamaño: 1500x800x1800mm
Peso: 200kg
Manual de usuario en español con teoría y prácticas para instructor y alumno
Controlador principal del congelador
- Procesador ARM de alto rendimiento de 32 bits adoptado
- Puerto USB incorporado para conexión a PC
- Se pueden enclavar hasta 16 módulos de temperatura
- Terminal de comunicación RS-485 incorporado para comunicación multipunto
- El circuito de comunicación RS-485 debe diseñarse como una estructura de aislamiento para mejorar la inmunidad al ruido.
- Entrada AD de 12 bits para sensor de presión y humedad enclavado 16Ch
- Entrada digital de 16 canales incorporada para control de funciones.
- 16 LED incorporados para verificar el estado de salida dentro de la PCB
- 16 LED externos integrados para verificar el estado de la salida
- Hasta 16 canales de salida de relé (8 canales básicos, 8 canales opcionales)
- El relé para la salida debe tener un valor nominal de 10 A o superior.
- El convertidor SMPS y DCDC debe estar integrado y diseñado con una señal externa y una estructura de aislamiento.
- Fuente de energía: AC86 ~ 264V, voltaje libre 50 / 60Hz
- Dentro del tamaño de PCB 250X140 Debe contener los componentes que se enumeran a continuación como:
Compresor: 1HP
Condensador: enfriado por aire
Evaporador multitipo
Regulador de presión de evaporación
Acumulador: 2HP
Válvula de expansión manual
Receptor de líquido: 1HP
Válvula electrónica para operar
Manómetro: alta presión, baja presión.
Tetina de llenado
Visor transparente
Caja de control Termostato (rango -50 ° C ~ 100 ° C
Presostato, rango: Lado bajo: 0bar ~ 5bar, Lado alto: 5bar ~ 30bar
Condensador, acumulador
Programa: Programa de control de adquisición de datos de temperatura, presión y humedad.
