1. Introducción del Producto
1.1 Descripción del Producto
El Módulo de Distribución de Piezas MR137M es un dispositivo de automatización diseñado para la práctica docente. Es ideal para que estudiantes y profesores aprendan y experimenten con el control PLC, la aplicación de sensores, la tecnología neumática y los principios de la estructura mecánica. Mediante la simulación de escenarios de automatización industrial, ayuda a los usuarios a dominar las operaciones básicas y la lógica de programación de los sistemas de identificación, distribución y control de materiales.
Este equipo consta de un depósito de alimentación, un actuador neumático, un sistema de detección de sensores y una interfaz de control eléctrico, y realiza el funcionamiento automático mediante un PLC externo y una fuente de aire. Su función principal es detectar el estado del bloque de material mediante el sensor, controlar el cilindro para empujarlo a la posición especificada y realizar la alimentación y distribución cíclica del material. El equipo adopta un diseño modular y puede utilizarse de forma independiente o en combinación con otros módulos didácticos para adaptarse a diversos escenarios experimentales.
1.2 Características del Producto
1. Fácil de usar
El diseño transparente del depósito de alimentación muestra intuitivamente el proceso de movimiento del material. Estructura modular, fácil de desmontar y montar, y desarrollo secundario.
2. Combinación de componentes neumáticos y eléctricos
Se utilizan minicilindros y electroválvulas para demostrar el principio de control neumático.
Proporciona una interfaz de terminal de seguridad estándar de 2 mm, compatible con los controladores PLC convencionales.
3. Seguro y fiable
La fuente de alimentación de bajo voltaje (24 V CC) cumple con las normas de seguridad docente.
El sustrato de aleación de aluminio es estable y duradero, y puede satisfacer las necesidades de experimentos de alta frecuencia.
2. Especificaciones técnicas
Parámetros técnicos básicos
Voltaje de alimentación
24 V CC
Presión de la fuente de aire
0,4 MPa ~ 0,6 MPa (se requiere bomba de aire externa)
Parámetros de apariencia del equipo
Dimensiones
460 mm x 240 mm x 430 mm
Peso
≤5 kg
3. Nombres y funciones de los componentes del producto

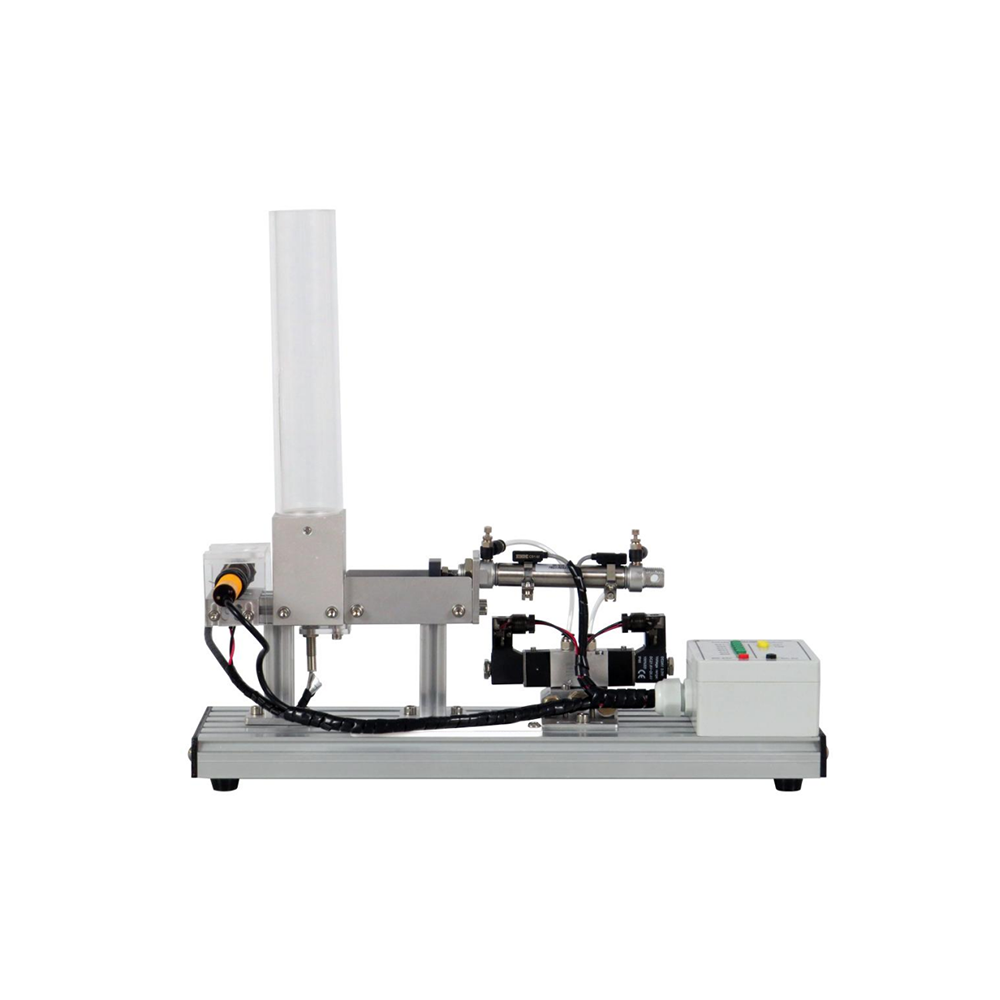

3.1 Cuerpo principal del producto
N.º
Nombre
Cantidad
1
Sensor
2
2
Silo
1
3
Cilindro (con 2 interruptores magnéticos)
1
4
Válvula solenoide
1
5
Caja de conexiones
1
3.2 Accesorios del producto
N.°
Nombre
Cantidad
1
Cable de señal de 25 hilos
1
2
Bloque
9
3
Tubo de aire (3 m)
1
4
Disco USB
1
5
Cable eléctrico de seguridad de 2 mm (verde, 100 cm)
6
6
Cable eléctrico de seguridad de 2 mm (negro, 100 cm)
1
7
Cable eléctrico de seguridad de 2 mm (rojo, 100 cm)
1
8
Cable eléctrico de seguridad de 2 mm (amarillo, 100 cm)
2
4. Lista de experimentos didácticos del producto
(1) Funcionamiento básico y uso del equipo
