1. Introducción del producto
1.1 Descripción del producto

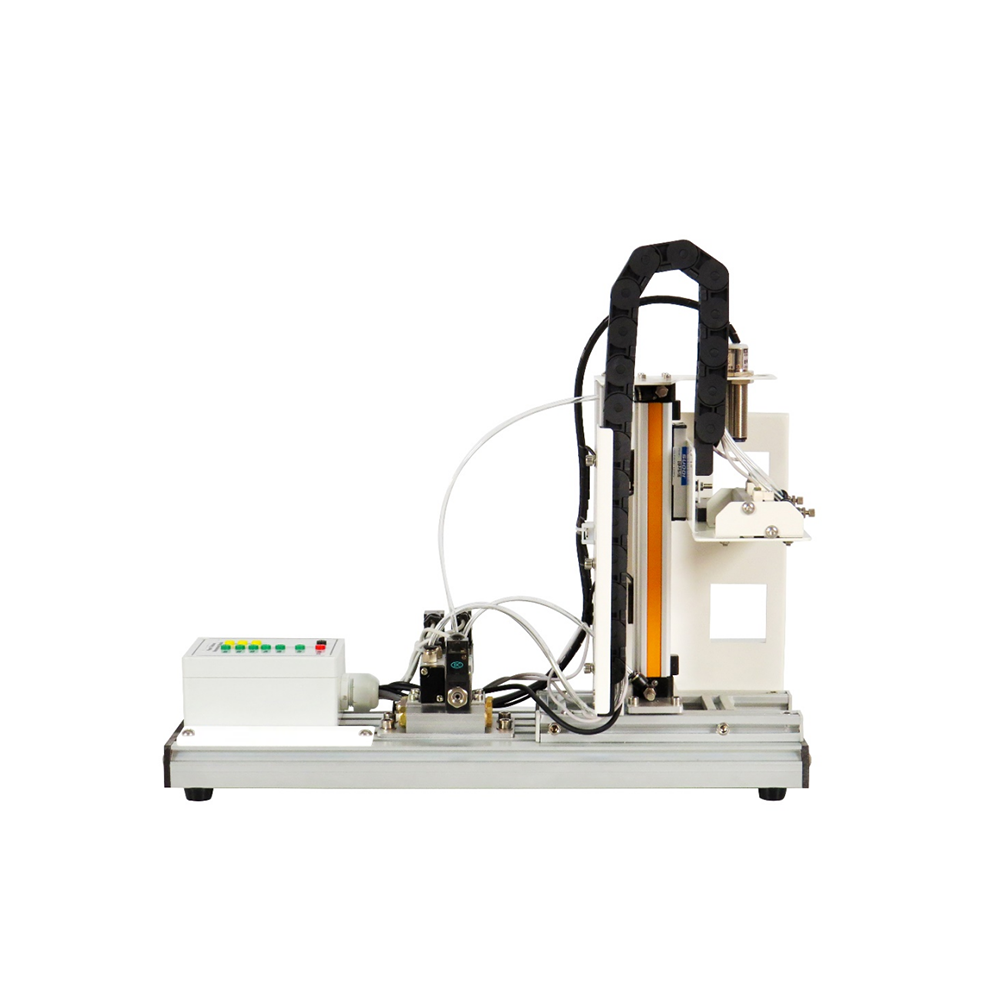

El módulo de medición de espesor MR138M es un dispositivo de entrenamiento en automatización industrial diseñado a medida para la enseñanza de la medición de espesor y el control electromecánico. Su estructura modular de perfil de aluminio facilita el montaje y la ampliación, y la caja de interfaz de E/S integrada (que incluye terminales de 2 mm y conector D-SUB de 25 pines) permite a los estudiantes practicar la medición eléctrica y el control PLC. Incorpora una fuente de alimentación de 24 V CC y proporciona 4 entradas digitales, 3 salidas digitales y 1 salida analógica.
1.2 Características del producto
Estructura de perfil de aluminio, fácil de montar y ampliar.
Caja de interfaz de E/S integrada con terminales de 2 mm y conector D-SUB de 25 pines, compatible con la medición eléctrica y la transmisión de señales. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de alimentación: CC de dos hilos, 24 V
2.2 Dimensiones y peso
Dimensiones: 450 mm x 150 mm x 400 mm
Peso: <10 kg
3. Descripción de los componentes y sus funciones
3.1 Cuerpo principal del producto
N.º
Nombre
Cant.
1
Elemento de control
2
2
Elemento de movimiento
2
3
Silo
2
3.2 Accesorios del producto
N.º
Nombre
Cant.
1
Cable eléctrico de seguridad de 2 mm, 100 cm, negro
1
2
Cable eléctrico de seguridad de 2 mm, 100 cm, rojo
1
3
Cable eléctrico de seguridad de 2 mm, 100 cm, amarillo
3
4
Cable eléctrico de seguridad de 2 mm, 100 cm, verde
6
5
Tubo de aire RPU4*2.5 transparente
3
6
Conector de enchufe de 25 polos
1
7
Memoria USB
1
8
Bloque de materiales
6
4. Lista de experimentos didácticos del producto (consulte la guía de experimentos para obtener más detalles)
(1) Experimento de operación de cribado de materiales
