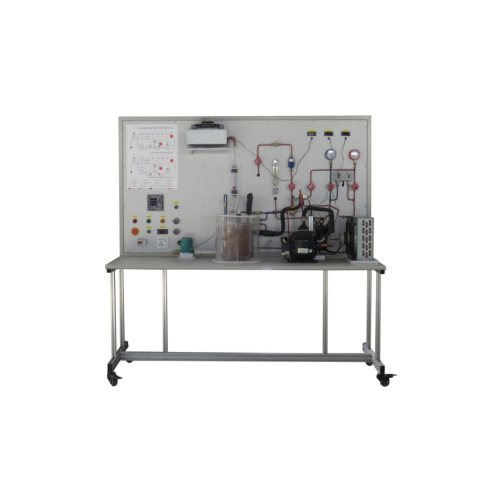

MR012R Unidad de estudio del sistema de refrigeración por compresión de vapor Equipo de formación profesional Equipo de formación en refrigeración
Estudiar el Sistema de Refrigeración por compresión de vapor y determinar su C.O.P y dibujar diagramas P-H y T-S
500 vatios ü Compresor: Compresor herméticamente sellado.
ü Condensador: Condensador enfriado por aire hecho de tubería de cobre y aletas de aluminio de la capacidad correspondiente con enfriamiento por ventilador.
ü Evaporador: Serpentín de Cobre sumergido en agua. El evaporador está aislado del exterior para evitar pérdidas de calor.
ü Dispositivo de expansión: tubo capilar y válvula de expansión termostática.
ü Medidor de energía: uno para medir la potencia del compresor y del calentador del evaporador.
ü Manómetro: 2 números para medición de H.P., L.P.
ü Filtro / secador adecuado.
ü Válvula de servicio tipo cierre manual.
ü Dimmerstat para controlar el suministro de energía al calentador. ü Rotámetro para medición de flujo de refrigerante.
ü Calentador eléctrico tipo inmersión.
ü Electroválvulas estándar
ü El sistema debe ser seguro y a prueba de fugas
ü Indicadores de temperatura digitales de 12 canales.
ü Recorte HP-LP: hasta el estándar. ü Interruptores: Para compresor, ventilador del condensador, válvula solenoide y calentador del evaporador.
ü Voltímetro: 0 - 250 V.
ü Amperímetro: 0-15 A.
ü Termostato: al estándar.
ü Estudiar todos los componentes utilizados en el sistema de refrigeración.
ü Estudiar el ciclo de Refrigeración por compresión de vapor.
ü Para determinar el efecto de refrigeración, entrada de trabajo, C.O.P. real, C.O.P. de Carnot, C.O.P. teórico, C.O.P. relativo, tonelada de refrigeración y eficiencia de la planta.
